日本一道本高清一区二区-色妞熟女午夜福利在线视频-欧美成人情激情免费看-老司机午夜精品免费视频

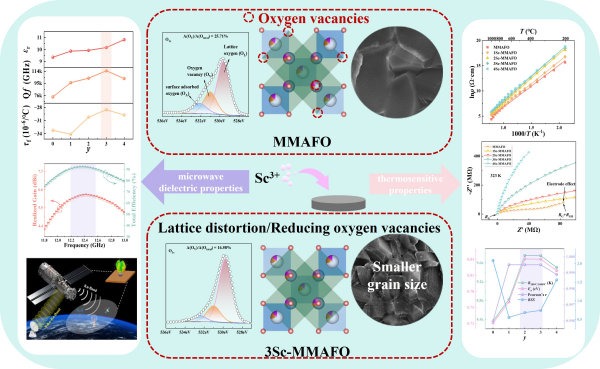

隨著5G/6G通信技術(shù)向空天地海一體化網(wǎng)絡(luò)演進(jìn)，傳統(tǒng)功能陶瓷在寬溫域內(nèi)同步實(shí)現(xiàn)穩(wěn)定微波信號傳輸與精準(zhǔn)溫度傳感的核心材料瓶頸愈發(fā)顯著。特別是在毫米波通信頻段向Ku/Ka波段拓展的需求下，微波介質(zhì)陶瓷需兼具三項(xiàng)關(guān)鍵特性：可調(diào)諧的介電常數(shù)（εr），滿足器件微型化需求；高Q·f值，可增強(qiáng)頻率選擇性；接近零的諧振頻率溫度系數(shù)（τf），確保熱穩(wěn)定性。同時，負(fù)溫度系數(shù)熱敏陶瓷作為系統(tǒng)“熱管理器”，需在寬溫域內(nèi)具備高線性度與高B值以實(shí)時校準(zhǔn)溫度漂移。尖晶石陶瓷在單一功能領(lǐng)域表現(xiàn)突出，如MgAl2O4的優(yōu)異微波性能和MnFe2O4的負(fù)溫度系數(shù)特性，但二者存在固有缺陷——前者因超高電阻率無法實(shí)現(xiàn)熱敏功能，后者因Fe3+/Fe2+變價導(dǎo)致高溫電學(xué)失穩(wěn)。前期，中國科學(xué)院新疆理化技術(shù)研究所科研人員通過固溶設(shè)計制備的Mg0.8Mn0.2Al1.6Fe0.4O4陶瓷將B值提升至8056 K，但受限于氧空位誘導(dǎo)的電荷失衡和非阿倫尼烏斯行為，導(dǎo)致微波性能與熱敏線性度難以兼容。近期，研究人員針對Mg-Al-Mn-Fe-O尖晶石陶瓷在高溫下電學(xué)性能非線性及微波損耗等問題，提出了基于Sc3+晶格錨定效應(yīng)調(diào)控價態(tài)平衡，同步抑制氧空位擴(kuò)散并強(qiáng)化八面體鍵價的策略。實(shí)驗(yàn)結(jié)果表明，在200℃至1000℃超寬溫域內(nèi)實(shí)現(xiàn)了高度線性熱敏特性，滿足寬溫域溫度傳感的線性度需求。同時，研究實(shí)現(xiàn)了尖晶石陶瓷低εr、超高Q·f?及近零τf的平衡?；谠摬牧现苽涞膱A柱介質(zhì)諧振天線在12 GHz衛(wèi)星通信頻段實(shí)現(xiàn)了92%的輻射效率與6.28 dBi的增益，驗(yàn)證了其在衛(wèi)星通信前端模塊中的工程應(yīng)用潛力。相關(guān)研究成果發(fā)表在《先進(jìn)陶瓷》（Journal of Advanced Ceramics）上。研究工作得到國家自然科學(xué)基金和中國科學(xué)院相關(guān)項(xiàng)目等的支持。論文鏈接多功能微波-熱敏陶瓷材料結(jié)構(gòu)、性能和應(yīng)用
