人人妻人人玩人人澡人,国产美女三级视频网站,日韩欧美不卡在线观看

日本一道本高清一区二区-色妞熟女午夜福利在线视频-欧美成人情激情免费看-老司机午夜精品免费视频

加快打造原始創(chuàng)新策源地，加快突破關鍵核心技術，努力搶占科技制高點，為把我國建設成為世界科技強國作出新的更大的貢獻。

——習近平總書記在致中國科學院建院70周年賀信中作出的“兩加快一努力”重要指示要求

面向世界科技前沿、面向經(jīng)濟主戰(zhàn)場、面向國家重大需求、面向人民生命健康，率先實現(xiàn)科學技術跨越發(fā)展，率先建成國家創(chuàng)新人才高地，率先建成國家高水平科技智庫，率先建設國際一流科研機構。

——中國科學院辦院方針

首頁 > 科研進展

大連化物所等研制出應用于X射線成像的零維非鉛鈣鈦礦單晶

2020-06-08 大連化學物理研究所

【字體：大中小】

語音播報

　　近日，中國科學院大連化學物理研究所薄膜硅太陽電池研究組研究員劉生忠團隊與陜西師范大學博士劉渝城、徐卓、楊周等合作，基于近年在高質(zhì)量大尺寸鈣鈦礦單晶生長的技術積累和完備的科研平臺，成功設計、集成了大尺寸零微結(jié)構非鉛（類）鈣鈦礦單晶高性能X射線成像器件。

　　鈣鈦礦材料是近年發(fā)展最快也是最熱門的半導體材料之一。與鈣鈦礦微晶薄膜相比，低缺陷態(tài)、高遷移率和更穩(wěn)定的大尺寸鈣鈦礦單晶更適用于X射線等高能輻射探測。目前，已經(jīng)有幾種三維/二維(3D/2D)鈣鈦礦單晶材料被用于X射線探測器，但仍然存在很多不足。一方面，三維鈣鈦礦單晶具有高遷移率和大載流子擴散長度，但由于較高的載流子濃度，使得光電器件呈現(xiàn)很高的暗電流。此外，三維鈣鈦礦內(nèi)部離子容易遷移，尤其是在高電場下離子遷移異常明顯，導致探測器在工作狀態(tài)下不夠穩(wěn)定，器件信噪比低，基線漂移嚴重，響應不穩(wěn)定，甚至器件本身都容易損壞。

　　之前的研究表明，低離子遷移和高體相電阻率是保證高能射線探測器在高電場下穩(wěn)定輸出的必要條件，因此也是實現(xiàn)高性能X射線成像的巨大挑戰(zhàn)。此外，如何獲得高質(zhì)量、大尺寸的鈣鈦礦單晶，以及取代高毒性鉛元素而不犧牲光電性能，更是該領域的較大難題。

　　該團隊采用低溫溶液生長策略，成功制備了大尺寸零維結(jié)構鉍基鈣鈦礦(CH₃NH₃)₃Bi₂I₉(MA₃Bi₂I₉)單晶。試驗證明，該單晶具有很高的X射線吸收率、很低的缺陷態(tài)密度、低離子遷移率、高體電阻率以及很好的環(huán)境穩(wěn)定性等。在MA₃Bi₂I₉單晶上設計制備集成的X射線探測器表現(xiàn)出優(yōu)異的性能。在60 Vmm^-1的電場下，探測器的靈敏度達到1947.3 μCGy_air^-1cm^-2，檢測限低于83 nGy_airs^-1，遠低于常規(guī)醫(yī)療診斷劑量標準(5.5 μGy_airs^-1)。此外，MA₃Bi₂I₉單晶X射線探測器的基線漂移率為5.0×10^-10nAcm^-1s^-1V^-1，比三維結(jié)構的MAPbI₃鈣鈦礦單晶低7個數(shù)量級(2.0×10^-3 nAcm^-1s^-1V^-1)，保證了器件很好的工作穩(wěn)定性和高信噪比，從而實現(xiàn)了高靈敏穩(wěn)定的X射線成像。

　　相關成果發(fā)表在Matter上。該工作同時得到美國西北大學教授Mercouri G. Kanatzidis團隊和西安交通大學教授劉明團隊的支持和幫助，得到國家自然科學基金項目、中國國家重點研究與發(fā)展計劃項目、陜西省科技創(chuàng)新引導項目等的資助。

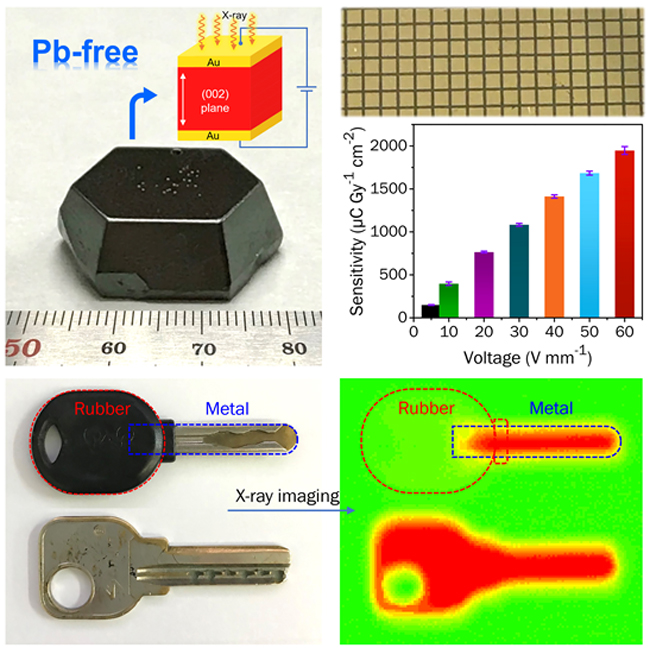

0D結(jié)構非鉛鈣鈦礦單晶用于高分辨X射線成像

　　近日，中國科學院大連化學物理研究所薄膜硅太陽電池研究組研究員劉生忠團隊與陜西師范大學博士劉渝城、徐卓、楊周等合作，基于近年在高質(zhì)量大尺寸鈣鈦礦單晶生長的技術積累和完備的科研平臺，成功設計、集成了大尺寸零微結(jié)構非鉛（類）鈣鈦礦單晶高性能X射線成像器件。
　　鈣鈦礦材料是近年發(fā)展最快也是最熱門的半導體材料之一。與鈣鈦礦微晶薄膜相比，低缺陷態(tài)、高遷移率和更穩(wěn)定的大尺寸鈣鈦礦單晶更適用于X射線等高能輻射探測。目前，已經(jīng)有幾種三維/二維(3D/2D)鈣鈦礦單晶材料被用于X射線探測器，但仍然存在很多不足。一方面，三維鈣鈦礦單晶具有高遷移率和大載流子擴散長度，但由于較高的載流子濃度，使得光電器件呈現(xiàn)很高的暗電流。此外，三維鈣鈦礦內(nèi)部離子容易遷移，尤其是在高電場下離子遷移異常明顯，導致探測器在工作狀態(tài)下不夠穩(wěn)定，器件信噪比低，基線漂移嚴重，響應不穩(wěn)定，甚至器件本身都容易損壞。
　　之前的研究表明，低離子遷移和高體相電阻率是保證高能射線探測器在高電場下穩(wěn)定輸出的必要條件，因此也是實現(xiàn)高性能X射線成像的巨大挑戰(zhàn)。此外，如何獲得高質(zhì)量、大尺寸的鈣鈦礦單晶，以及取代高毒性鉛元素而不犧牲光電性能，更是該領域的較大難題。
　　該團隊采用低溫溶液生長策略，成功制備了大尺寸零維結(jié)構鉍基鈣鈦礦(CH3NH3)3Bi2I9(MA3Bi2I9)單晶。試驗證明，該單晶具有很高的X射線吸收率、很低的缺陷態(tài)密度、低離子遷移率、高體電阻率以及很好的環(huán)境穩(wěn)定性等。在MA3Bi2I9單晶上設計制備集成的X射線探測器表現(xiàn)出優(yōu)異的性能。在60 Vmm-1的電場下，探測器的靈敏度達到1947.3 μCGyair-1cm-2，檢測限低于83 nGyairs-1，遠低于常規(guī)醫(yī)療診斷劑量標準(5.5 μGyairs-1)。此外，MA3Bi2I9單晶X射線探測器的基線漂移率為5.0×10-10 nAcm-1s-1V-1，比三維結(jié)構的MAPbI3鈣鈦礦單晶低7個數(shù)量級(2.0×10-3 nAcm-1s-1V-1)，保證了器件很好的工作穩(wěn)定性和高信噪比，從而實現(xiàn)了高靈敏穩(wěn)定的X射線成像。
　　相關成果發(fā)表在Matter上。該工作同時得到美國西北大學教授Mercouri G. Kanatzidis團隊和西安交通大學教授劉明團隊的支持和幫助，得到國家自然科學基金項目、中國國家重點研究與發(fā)展計劃項目、陜西省科技創(chuàng)新引導項目等的資助。
　　0D結(jié)構非鉛鈣鈦礦單晶用于高分辨X射線成像

打印
